Жесткие фланцевые муфты типа RFK
ООО «Ф и Ф» радо сообщить, что полный ряд типоразмеров жестких фланцевых муфт RFK локализован на территории России, что позволяет гарантировать бесперебойные поставки муфт заказчикам в кратчайшие сроки.
Муфты RFK предназначены для соединения соосных и бесшпоночных валов. Ступицы муфты фиксируются на валах посредством конусного зажимного элемента, что позволяет гарантировать простой монтаж и демонтаж муфты.
Муфты RFK успешно зарекомендовали себя и применяются в приводах конвейерных систем, производимых ведущими машиностроительными предприятиями РФ.

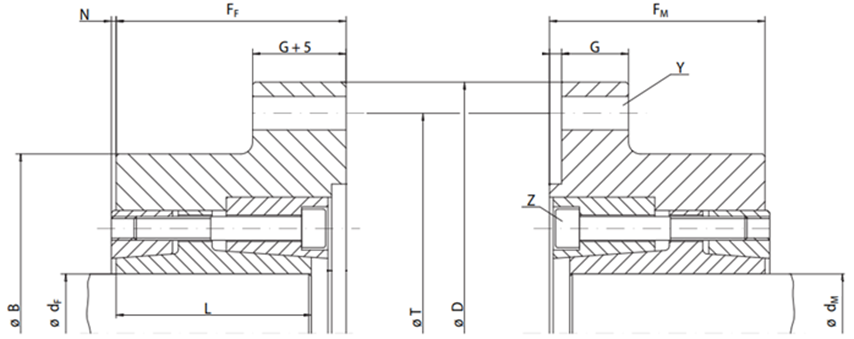

Фланцевая муфта типа RFK
|
Типоразмер муфты |
Диаметр вала, мм, dF / dМ |
Момент max, кНм |
Размеры, мм |
Соед. Болты |
Зажим. Винты |
Вес муфты, кг |
|||||||||
|
B |
D |
FF |
FM |
G |
K |
L |
N |
R |
T |
Y* |
Z** |
||||
|
Муфта RFK 50 |
min.25 max.50 |
2,50 5,25 |
120 |
190 |
70 |
65 |
10 |
11 |
60 |
5 |
10 |
160 |
M12 |
M10 |
7,5 6,8 |
|
Муфта RFK 70 |
min.50 max.70 |
6,30 10,0 |
170 |
260 |
88 |
81 |
15 |
15 |
75 |
5 |
15 |
230 |
M14 |
M10 |
32 30 |
|
Муфта RFK 90 |
min.70 max.90 |
16,0 20,0 |
200 |
320 |
103 |
96 |
25 |
18 |
90 |
6 |
15 |
280 |
M16 |
M12 |
39 37 |
|
Муфта RFK 115 |
min.95 max.115 |
28,0 35,5 |
230 |
400 |
115 |
105 |
30 |
25 |
100 |
8 |
40 |
350 |
M24 |
M14 |
47 45 |
|
Муфта RFK 140 |
min. 115 max.140 |
45,0 56,0 |
270 |
400 |
115 |
105 |
30 |
25 |
100 |
8 |
20 |
350 |
M24 |
M14 |
55 51 |
|
Муфта RFK 170 |
min.140 max.170 |
90,0 112,0 |
330 |
560 |
145 |
135 |
36 |
32 |
128 |
10 |
30 |
480 |
M30 |
M16 |
112 105 |
|
Муфта RFK 210 |
min.170 max.210 |
160,0 200,0 |
390 |
560 |
145 |
135 |
36 |
32 |
128 |
10 |
20 |
480 |
M30 |
M16 |
137 125 |
|
Муфта RFK 250 |
min.210 max.250 |
265,0 315,0 |
470 |
630 |
160 |
150 |
40 |
32 |
140 |
10 |
10 |
550 |
M30 |
M20 |
199 183 |
|
Муфта RFK 270 |
min.250 max.270 |
375,0 400,0 |
510 |
710 |
179 |
169 |
40 |
32 |
158 |
10 |
30 |
630 |
M30 |
M20 |
259 249 |
|
Муфта RFK 290 |
min.270 max.290 |
450,0 490,0 |
550 |
710 |
179 |
169 |
40 |
32 |
158 |
10 |
15 |
630 |
M30 |
M20 |
286 275 |
|
Муфта RFK 320 |
min.290 max.320 |
520,0 540,0 |
580 |
750 |
200 |
190 |
40 |
32 |
180 |
10 |
15 |
680 |
M300 |
M20 |
318 338 |
|
Муфта RFK 350 |
min.320 max.350 |
590,0 625,0 |
630 |
800 |
200 |
190 |
45 |
32 |
180 |
10 |
15 |
720 |
M30 |
M20 |
401 380 |
Жесткая фланцевая муфта RFK установленная на редукторе FLENDER B3SE15
Жесткая фланцевая муфта RFK установленная на редукторе FLENDER B3SA12 и барабане конвейера
